10kV маслен-потопен трансформатор
Nov 11, 2025
Остави съобщение
въвеждане на 10kV маслен-потопен трансформатор
Серията S11/S13/S20/S22силови трансформаториса проектирани за превъзходна производителност и издръжливост в различни приложения, включително промишлени съоръжения иелектрически подстанции. С усъвършенстван дизайн на сърцевината и намотките, тези трансформатори осигуряват ниска загуба на енергия, отлично охлаждане и дълъг експлоатационен живот. Конструкцията на гофрирания резервоар компенсира промените в обема на маслото, причинени от температурни колебания, подобрявайки работната стабилност. Трансформаторите са запечатани, за да предотвратят навлизането на кислород и влага, осигурявайки оптимална изолация и дълготрайност на маслото. Функциите за безопасност, включително опции за освобождаване на налягането и газово реле, повишават надеждността за критични инсталации.
Характеристика на 10kV маслен-трансформатор
Високо{0}}ефективно ядро:Ядрото на трансформатора е направено от студеновалцувани листове от силициева стомана с висока-пропускливост,-ориентирани на зърно. Отличаващ се с нова структура с напълно скосени съединения и стъпаловидни кръгли напречни-сечения, ядрото минимизира загубата на енергия и шума.
Надеждни намотки:Намотките са проектирани с гофрирани маслени канали и не-импрегнирани процеси, закрепени с компресионни ленти. Намотките за високо{2}}напрежение се предлагат с кранове за регулиране на напрежението според нуждите, с превключватели на кранове, удобно разположени на капака на резервоара за лесна работа след прекъсване на захранването.
Устройства за безопасност:Моделите с мощност от 30 до 2000 kVA са оборудвани с предпазни клапани за налягане и допълнителни газови релета с алармени и изключващи клеми за подобряване на безопасността при работа.
Усъвършенствана система за охлаждане на маслото:Трансформаторът разполага с резервоар с гофрирана стена с интегрирани функции за охлаждане и "дишане", елиминирайки необходимостта от консерватор за масло. Процесът на пълнене с-вакуумно масло гарантира липса на влага или замърсяване на въздуха, като подобрява дълготрайността на AC трансформатора и намалява изискванията за поддръжка.
Параметри на продукта за маслен трансформатор
| Предмети | Артикул |
| Производствени описания | Маслен{0}}трансформатор |
| Референтни стандарти | IEC 60076-11 |
| Капацитет | 50-2500kVA или персонализирани |
| Честота | 60 / 50Hz |
| Напрежение (HV) | 22KV или по поръчка |
| Напрежение (LV) | 0.4KV или персонализирани |
| Импеданс | 4% |
| Връзки (векторна група) | Dyn11 |
| Обхват на докосване | ±2×2.5% |
| Основни материали | Силициева стомана |
| Навиващи се материали | Алуминий или мед |
| Издръжливо напрежение на импулс на мълния | IEC стандарт |
| AC издържано напрежение | IEC стандарт |
| Клас на повишаване на температурата | H-клас |
| Покачване на температурата | 125K |
| Метод на охлаждане | AN/AF |
| Капацитет на доставка | 300 единици на месец |
Трансформатор-напълнен с масло Условия на работа
- Съвместим с AC 50Hz/60Hz захранващи системи, работещи до 20kV.
- Подходящ за индустрии като петрол, металургия и химически заводи, както и за прашни и предизвикателни среди.
- Идеален за разпределение на енергия велектрически подстанции, промишлени съоръжения и обществена инфраструктура.
- Ниски изисквания за поддръжка без необходимост от периодично вземане на проби от масло.
Казуси от практиката и приложения от-реалния свят
Казус 1: Подобряване на ефективността на електроцентралата
В голяма електроцентрала замяната на остарелите трансформатори с модерни маслени блокове доведе до 15% намаление на загубите на енергия, подчертавайки тяхното въздействие върху ефективността и надеждността.
Казус 2: Индустриална надеждност
Автомобилно производствено съоръжение отчете 20% намаление на времето за престой след инсталирането на маслени трансформатори, приписвайки това подобрение на подобреното управление на топлината и устойчивостта на грешки.
Иновации и бъдещи тенденции в трансформаторната технология
Бъдещето на маслените трансформатори включва:
Интелигентни системи за наблюдение: IoT{0}}базирани сензори за-наблюдение на условията в реално време.
Екологични-масла: Повишено използване на биоразградими и устойчиви масла.
Компактни дизайни: Напредък в материалите, водещ до по-малки, по-ефективни трансформатори.
Нововъзникващи технологии
Нанофлуиди: Включване на наночастици в трансформаторни масла за подобряване на топлинните и диелектрични свойства.
Цифрови близнаци: Симулиране на производителността на трансформатора за прогнозиране и смекчаване на проблемите проактивно.
фирмен профил
GNEE TRANSFORMER има силен производствен капацитет и ефективен маркетингов екип.
Нашите трансформаторни продукти включват 500kV, 400kV, 330kV, 220kV и 110kV трансформатори за ултра-високо напрежение, различни трансформатори от сух-тип/маслени трансформатори/трансформатори от аморфна сплав от 35kV и по-ниски, нови енергийни трансформатори и сглобяеми подстанции,
Експортни серии: едно-фазен трансформатор, три-фазен трансформатор, цилиндричен трансформатор, изолационен трансформатор, управляващ трансформатор, регулатор на напрежение и други продукти и различни спецификации на специални трансформатори като заземителни трансформатори, дъгогасителни намотки, биткойн трансформатори, сглобяеми кабини, реактори, трансформатори за електрически пещи, токоизправителни трансформатори, минни трансформатори, морски трансформатори и др.
GNEE TRANSFORMER последователно премина сертифициране на системата ISO9001, ISO14001, ISO45001, SA8000. В същото време разпределителните трансформатори на ниво 10kV и 35KV и подстанциите тип кутия са получили IEC сертификат от международна - Електротехническа комисия, UL сертификат в САЩ, немски TUV сертификат, ЕС CE сертификат, холандски KEMA сертификат и GOST сертификат. Продажбите на нашите продукти обхващат световния пазар, включително 72 държави и региони като Съединените щати, Европа, Канада, Мексико и др.

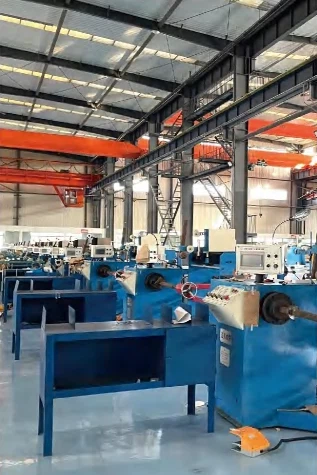

трансформатор Експозиция на цехово оборудване
видове трансформатори от GNEE
Вземете спецификация за поръчка на трансформатор
Трансформатор GNEEСпецификация на поръчката
|
Когато избирате продуктите на нашата компания, моля, предоставете следните данни, за да ви обслужваме по-добре. |
||
|
Взискател |
||
|
Търсач: |
Телефонни методи: |
факс: |
|
Технически ръководител на проекта: |
Телефонни методи: |
Пощенска кутия: |
|
Избор на тип трансформатор |
||
|
□Сух трансформатор {□SC(B) Епоксидна смола □SC(B) Не-капсулирана} □Американска кутия (ZGS) {□Тип терминал(-Z-) □Тип мрежа с позвъняване(-H-)} □Европейска смяна на кутия (YBM){□ Суха смяна □Смяна на масло} |
□ Маслен-потопен трансформатор{□ Напълно запечатан (-M-) □Маслен-лагерна възглавница} □Трансформатор от аморфна сплав{□Сух аморфен □ Маслен аморфен} □ Специален трансформатор {Токоизправител, пещ, мина и т.н.} |
|
Избор на основни данни за трансформатора
|
Страна на употреба: |
|
|
Номер на фаза: |
□Три{0}}фаза(S конвенционална) □Монофаза □Друго() |
|
Честота: |
□50Hz (конвенционален) □60Hz □ Други () |
|
Трансформаторно масло: |
□#25(конвенционален) □#45(минимална температура под -25 градуса) |
|
Номинален капацитет: |
□( )kVA Условия за употреба □Външен тип □Вътрешен тип |
|
Надморска височина: |
□По-малко от 1000m (конвенционално) □1000-2000m □3000m以上 над |
|
Номинално напрежение (високо напрежение) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Други () |
|
Номинално напрежение (ниско налягане) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Други ( ) |
|
Свързана група |
□Dyn11(конвенционален) □Yyn0 □YNd11 □li0(Едно-фаза) □Друго() |
|
Импеданс (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Друго( ) |
|
Режим на регулиране на напрежението |
□Регулиране на напрежението без възбуждане (конвенционално) □Регулиране на напрежението при-натоварване (Z) |
|
Диапазон на регулиране на напрежението |
□±2*2,5% □±5% □±3*2,5% □Друго() |
Избор на аксесоари за трансформатор
|
□Вентилатор □Контрол на температурата{□ Общ □С компютърен интерфейс 485} □Суха кутия{□ Обикновен стоманен лист □Алуминиева сплав » Неръждаема стомана} □Ниво на защита на сух калъф (□IP20 (Конвенционален) □IP( )} □Изисквания за височината на сухия корпус{□Няма □Изисквания[ ]} □ Режим на кабелно изключване на сухата променлива обвивка {□ Нагоре{0}}и-навън □ Нагоре-и-надолу □Надолу-навътре/НАДОЛУ-навън □Надолу-навътре/НАГОРЕ-навън □Надолу-навътре/НАДОЛУ-навън □Надолу-навътре/ страна-навън [□Наляво □ Наляво-навън]} |
|
Забележка: 1. (Изисквания за суха смяна s 100kVA трансформатор не включва вентилатори, като вентилатори, трябва да се зареждат 2. (Смяна на масло<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Други специални изисквания (прилагат се допълнителни такси по-долу)
|
Сух трансформатор |
□ Корпус и долна плоча □Трансформатор с нулева последователност □Медна шина към шкафа за ниско напрежение □Защитна мрежа □Осветление □100kVA или по-малко Вентилатор □Амортисьор |
|
Маслен{0}}трансформатор |
□Масло No.45 за зони без-ниска температура □Определена марка при-регулатор на напрежението при натоварване □400kVA и по-ниско напрежение изход OABC фаза с кабелни клеми □630kVA или по-малко изисква контрол на температурата □800kVA или по-ниско Изход за ниско напрежение фаза 0 изисква клеми за окабеляване □630kVA и по-ниски трябва да бъдат оборудвани с газово реле |
