Разлика между маслени трансформатори и сухи трансформатори

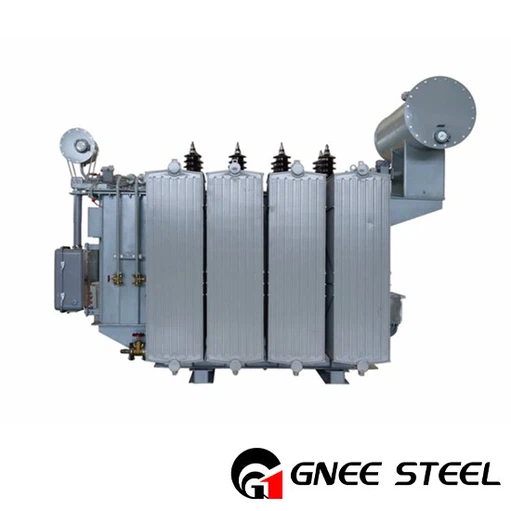

1. Появата намаслени трансформатори

Трансформаторното масло е течност на петролна основа, която потенциално може да се запали и има вредни последици за околната среда. Въпреки това, поради отличната си производителност и ниска цена, по-голямата част от силови трансформатори все още използват трансформаторно масло като изолация и охлаждаща среда. В края на 19 век трансформаторното масло започва да се използва като изолация и охлаждаща среда за трансформатори и маслени трансформатори се появи. Освен изобилие от природни запаси и ниска цена, трансформаторното масло е широко използвано поради следните характеристики:

2. Разбиране на разликите между маслени трансформатори исухи трансформатори

1. Външен вид: формите на опаковката са различни. Сухите трансформатори могат директно да виждат желязната сърцевина и бобината, докато потопените в масло трансформатори могат да виждат само външната обвивка на трансформатора.

2. Различни форми на оловото: Сухите трансформатори използват предимно силиконова гумена втулка, докато потопените в масло трансформатори използват предимно порцеланова втулка.

3. Различен капацитет и напрежение: Сухите трансформатори обикновено са подходящи за разпределение, с капацитет предимно под 1600 KVA и напрежение под 10 KV. Някои могат да достигнат нива на напрежение от 35KV. От друга страна, маслените трансформатори могат да покрият всички мощности и нива на напрежение. Текущата конструкция на линии с ултрависоко напрежение 1000 KV в Китай използва потопени в масло трансформатори.

4. Различни методи за изолация и охлаждане: Сухите трансформатори обикновено използват изолация от смола, разчитат на естествено въздушно охлаждане и използват вентилатори за охлаждане с голям капацитет, докато потопените в масло трансформатори разчитат на изолационно масло за изолация и използват циркулиращото масло вътре в трансформатора за разсейване топлината, генерирана от намотката към радиатора на трансформатора.

Зърнеста силиконова стомана в силов трансформатор

Трансформаторна електрическа силиконова стомана

Трансформатор от студено валцована силиконова стомана

5. Приложими места: Сухите трансформатори се използват най-вече на места, които трябва да бъдат "огнеупорни и взривоустойчиви", като големи сгради и високи сгради. Маслените трансформатори се използват предимно на открито, тъй като има възможност за пръскане на масло или изтичане в случай на аварии. Допълнително трябва да има площадка за изкопаване на "аварийни нефтени ями".

6. Различни капацитети за носене на натоварване: Сухите трансформатори обикновено трябва да работят при номинален капацитет, докато потопените в масло трансформатори имат по-добри възможности за претоварване.

7. Различни разходи: За трансформатори със същия капацитет покупната цена на сухите трансформатори е много по-висока от тази на маслените трансформатори. Номерът на модела на сухите трансформатори обикновено започва със SC (тип запечатан от отливка с епоксидна смола), SCR (тип с твърда изолация от отливка без епоксидна смола) и SG (отворен тип).
