EI Core Three - Фазово ламиниране Въведение: Три фазово EI ядро се прави от силициевата стоманена лента. Моделът на ламиниране на EI в стандартни размери е от 3PEI-17.5 до 3PEI-120. Размерите на пролуката на ядрото на ламиниране на трансформатора могат да бъдат персонализирани.

Изпрати запитване

Чат сега

Описание

Технически параметри

Три - фазово ламиниране на EI обикновено се използва за производство на високи - моторни двигатели и три - фазови трансформатори, като индустриално оборудване и транспортни устройства. Три - фаза EI ламиниране се извършва от силиконовата стоманена лента. Моделът от три - фаза EI ламиниране е от три - фаза (20) до три фаза (100), а размерът на отвора е от φ4.5 до φ14, размерите на пролуките на ядрото на ламиниране на трансформатора могат да бъдат персонализирани.

Три - фаза EI ламиниране се прави от силиконовата стоманена лента. Моделът от три - фаза EI ламиниране е от три фаза - (20) до три - фаза (100), а размерът на отвора е от φ4.5 до φ14. Размерите на пропастта на ядрото на ламиниране на трансформатора могат да бъдат персонализирани.

Gnee Steel е специализирана в производството на ламиниране на трансформатора, сърцевината на трансформатора и ядрото на ламиниране, като три - фаза EI ламиниране.

EI Core Три фазово ламиниранеОбхват: Инженерен трансформатор и висок - мощен трансформатор в режим на променливо напрежение.

• Определете необходимите основни размери от спецификациите на трансформатора.
• Изберете ламини, които отговарят на размера на намотката и калерчето.
• Оптимизирайте размера на ядрото за ниска загуба на ядрото и намалено генериране на топлина.
• Помислете за фактора на подреждане, за да увеличите максимално пространството на намотката и да подобрите ефективността.
• Размер и тегло на баланса за постигане на желани показатели, като същевременно поддържате производството.

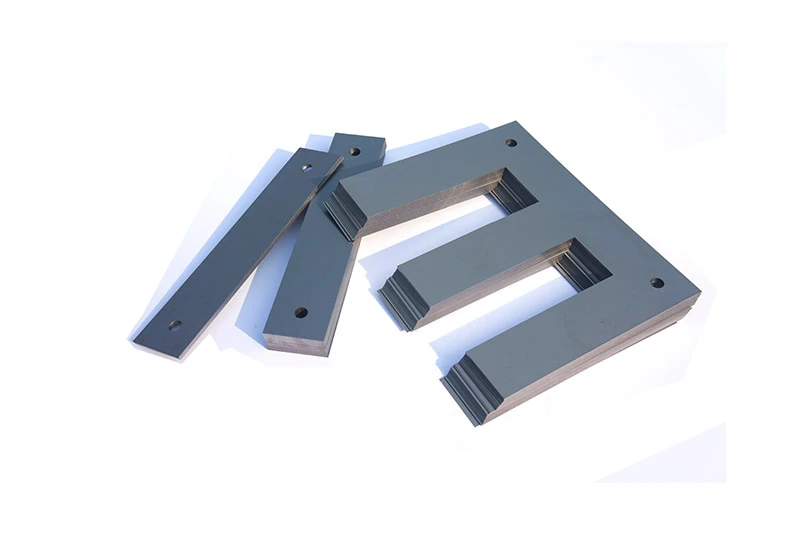

EI Core Three - Продуктите за фазово ламиниране показват

3 фазови ламинирани ядра се използват при производството на три - фазови трансформатори. При трансформатори с 3 ядра на ламиниране на потребителски интерфейс, всяко от трите ламиниращи ядро ръце носи тяло на бобината. За разлика от листовете на EI, 3UI листата не могат да бъдат заварени, тъй като ставите на E и I листовете са в тялото на бобината. Следователно листовете Е и аз трябва да бъдат вложени реципрочно по време на производството на трансформатори. В резултат на това или един или множество еднакви листове се плъзгат от едната страна на тялото на бобината. Гнездовите машини са достъпни за гнездене на 3UI листове, което може значително да намали времето за производство.

3 PHASE LAMINATION CORES

3UI LAMINATION CORES

Three Phase EI Core

3PEI-17.5 до 3PEI-120 Трансформаторни ламиниращи размери на ядрото

Тип	a	b	c	d	e	Дупки	Бленда (φ)
3PEI-17.5	87.5	17.5	17.5	17.5	52.5	4	6
3pei-20	100	20	20	20	50	6	6
3PEI-20*	100	20	20	20	60	4,6	6
3PEI-22	110	22	22	22	66	4	8
3PEI-22.2	122	22	28	22.2	61	4	6
3pei-25	125	25	25	25	75	4	8
3pei-27	135	27	27	27	81	4	8
3pei-28	140	28	28	28	84	4	8
3pei-29	145	29	29	29	72.5	4	8
3pei-30	150	30	30	30	90	6	7
3pei-30.5	152	30.5	30.5	30.5	76.25	6	6
3pei-32	160	32	32	32	80	4	8
3PEI-32*	160	32	32	32	96	4	8
3pei-35	175	35	35	35	105	4	8
3pei-36	180	36	36	36	90	6	8
3pei-38	190	38	38	38	95	4,6	8,10.5
3PEI-38*	190	38	38	38	114	6	8
3pei-40	200	40	40	40	100	4	10.5
3PEI-40*	200	40	40	40	120	4,6	10
3pei-44	220	44	44	44	132	6	8,10.5,12.5
3pei-45	225	45	45	45	135	4	10
3pei-50	250	50	50	50	150	4,6	8,10.5
3pei-56	280	56	56	56	168	4	12
3pei-60	300	60	60	60	180	6	12
3PEI-61*	288	61.3	52	61.3	144	4,6	12
3PEI-61	305	61	61	61	152.5	4,6	14
3pei-70	350	70	70	70	210	6	13
3pei-80	400	80	80	80	240	6	14
3pei-90	450	90	90	90	270	6	14
3PEI-100	500	100	100	100	300	6	16
3PEI-120	600	120	120	120	320	6	16
